QGISで立体図を作成する

QGIS バージョン３では、3次元の座標をもつベクターデータが取り扱うことができるようになり、3Dの表現の可能性が広がりました。

しかし、３次元ポリゴンで地層を表現するのは、そのデータを作成するには大変な労力が必要ですので、現実的には、地形図上に投影した２次元の地質分布に地表の標高データを組み合わせて３D地質図を作成するという方法をとります。

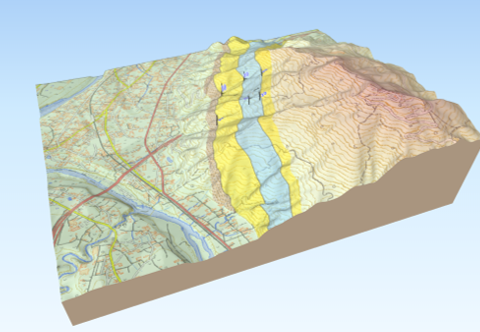

QGISでは、標準で「３Dビュー」機能を持っておりリアルタイムで編集した地物を３Dで表示することができますが、PCの処理性能が低いと動作が遅く使い勝手が悪くなってしまいます。そこで「Qgis2threejs」プラグインを用いて行う方法を推奨します。このプラグインを使用すれば、下図のような３D図を作成することができます。

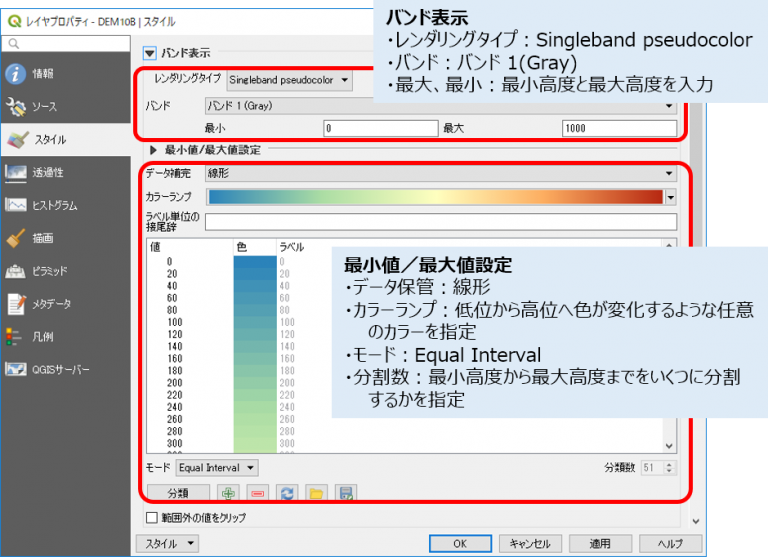

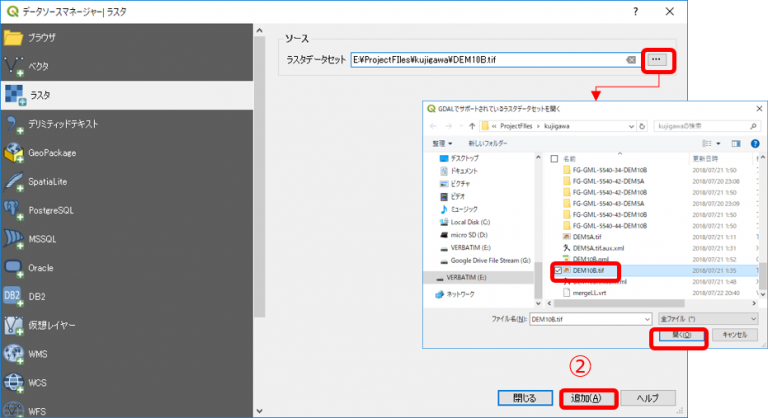

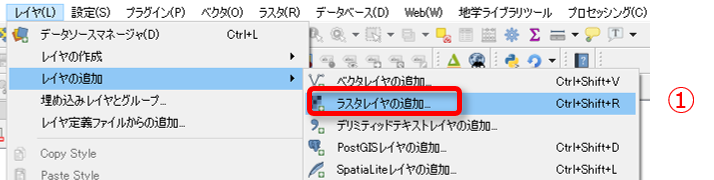

このような立体図を作成するには「標高DEMデータ」をラスタレイヤとしてQGISに読み込んでおくことが必要となりますが、Qgis2three.jsでは、このDEMデータに「国土地理院標高タイル」を使用することができます。インターネットを使用できる環境であれば、下記の手順の作業は必要ありません。

ここでは、標高タイルが使用できない場合の標高DEMの読み込みの手順を解説をします。

1. 標高DEMデータを入手する

日本の標高データは、国土地理院の「基盤地図情報ダウンロードサービス」から、対象地域の「数値標高モデル」DEMデータをダウンロードして入手することができます。ただし、ダウンロードにはユーザー登録（無料）が必要ですので、規約を守って利用してください。

2.標高DEMデータを「GeoTIFF」に変換・結合する

1.でダウンロードした標高DEMデータはそのままQGISに読み込むことはできませんので、データを「GeoTIFF」形式に変換・結合する必要があります。

以前のQGIS2.xでは、この変換ツールがプラグインとして提供されていたのですが、3.xバージョンではまだ変換プラグインが提供されていません。変換ツールはいくつかの会社や個人が提供しているものがありますので、インターネットで「標高DEM 変換」などのキーワードで検索して、使えそうなツールを探してみてください。
